DG1KFK

Abgleich eines Duplexers für DB0ZK

Am 8 März 23 war „volles Haus“ im Clubraum des  Z12&Friends-Funkertreffen.

Aufgabenstellung: Bei dem  2m-Relais Koblenz mit RX 145.125 & TX 145.725 MHz mußte ein Duplexer neu abgeglichen werden.  Bereits vorher wurde  ausgemessen, dass der Notch auf einer Kammer nicht mehr richtig funktioniert. Zur Entkopplung auf 2m wären mindest 80-90dB Dämpfung notwendig.
Hinzu kommt auch, dass der YAESU Repeater im RX sehr empfindlich auf Zustopfen reagiert.
Sobald das Relais 25 Watt macht wird der RX schon blockiert
– bei 5 Watt ist es ok.

Durchmessen ggf. Reparatur  eines defekten
Duplexers für 145.125/ 145.725 Mhz    Datenblatt TPRD-1556

• • • Die Funktionsweise eines Duplexers wird  hier… beschrieben.

Der Duplexer konnte erfolgreich abgeglichen werden.
Tatsächlich war in einer Kammer die Notch-QRG deutlich verstimmt gewesen, so das die Gesamtdämpfung aller Töpfe zu gering war.
Die versammelten OM’s fachsimpelten ausgiebig über  die notwendigen Parameter im Durchlaß und Sperrbereich und dem Abgleichverfahren.
Solch einen Meßpark hätte wollte jeder gerne im Shack.
Dank an Frank DG1KFK für die Bereitstellung der Meßgeräte.

Die Bilder zeigen den Duplexer, den  Meßaufbau und die Bildschirm Meßwerte.

Ein Bericht dazu auf dem Köln-Aachen Rundspruch vom 19.3.2023
KA-RS2311_mit_bericht_vom_abgleich_des duplexers

Zum Einsatz kamen folgende Geräte:
R&S Spektrumanalysator  FSEA 30  mit optionalen Generator Ausgang
R&S Signalgenerator SMT03 für eine Gegenmessung
Dummy Load

• Workshop Röhrenprüfgerät von DG1KFK Funke W20
  An diesem Termin wird das Röhrenprüfgerät W20 Das Röhrenprüfgerät Funke W20 (60èr Jahre)  vorgestellt und die einzelnen Messschritte erläutert. Genannt seien: Kurzschluss von Gitter nach Kathode oder Bruch des Heizfaden. Danach wird untersucht, ob der Anodenstrom bei einer angelegten Gitterspannung dem Datenblatt entspricht. Zudem gibt es eine Aussage, ob eine Röhre überhaupt noch brauchbar ist.

Für alle, die noch alte „Röhrenschätzchen“  ihr eigen haben oder einen tauben Röhrenempfänger haben: Bringt einfach eure Röhren zur Veranstaltung mit, wir messen die Röhre/n durch.

Mit dem W20 können eine Vielzahl an Röhren durchgemessen werden – besser ihr schreibt uns vorher, welche Röhren ihr mitbringt. Damit die entsprechenden Kartei-Karten herausgesucht werden können.
Hier ein Ausschnitt der verfügbaren Karten.

Schreibt bitte an: Frank Korbel dg1kfk@koeln.de
Frank DG1KFK Z12

Bedienungsanleitung Funke W20, bearbeiteter Scan vom Manual Bedienung_(bearbeiteter Scan von Z12)Funke_W20

Telefunken Röhren Vergleichsliste TFK Vergleich

Und zu guter Letzt: Es warten auch noch drei weitere Röhrenprüfgeräte, im unterschiedlichen Zustand, auf einen neuen glücklichen Besitzer.
Zum Beispiel der Western Electronic Tube Tester I-171.  Tube Tester I-171
oder Favir Favir   Beschreibung: Favir Beschreibung

Bauanleitung für einen modernes Röhrenprüfgerät Bau eines Röhrenprüfgerät

Einladungssflyer: Einladung_Roehren_Pruefgerät_12nov2025

Bezugquelle von Röhren: btb-elektronik  tubeampdoctor.com die-wuestenstelegramm fragjanzuerst

Beitrag im Funkamateur online (Nov 2025)    Röhren testen mit einem Röhrentestgerät Video von Meister Jambo  mehr…

Update: DG1KFK / Remote

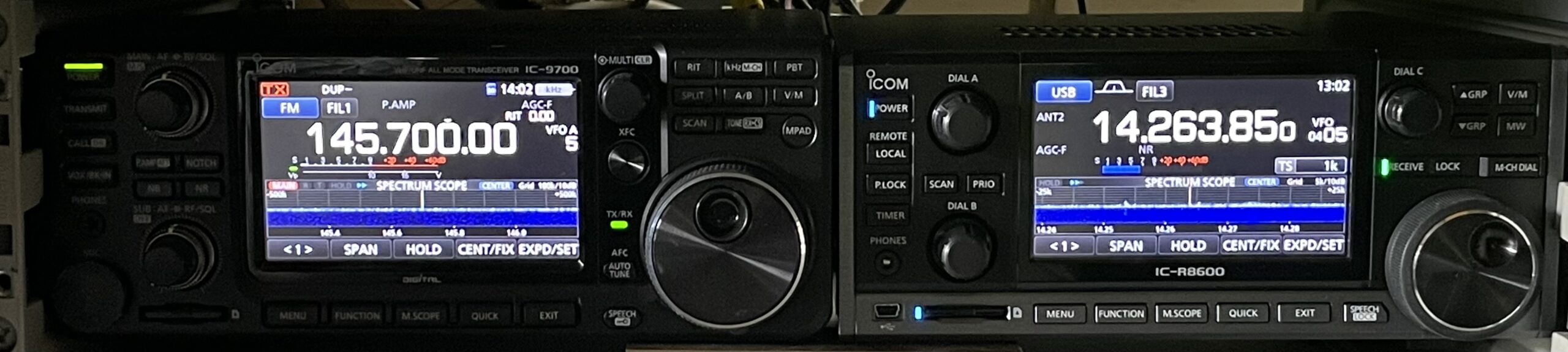

IC-9700 und IC-R8600

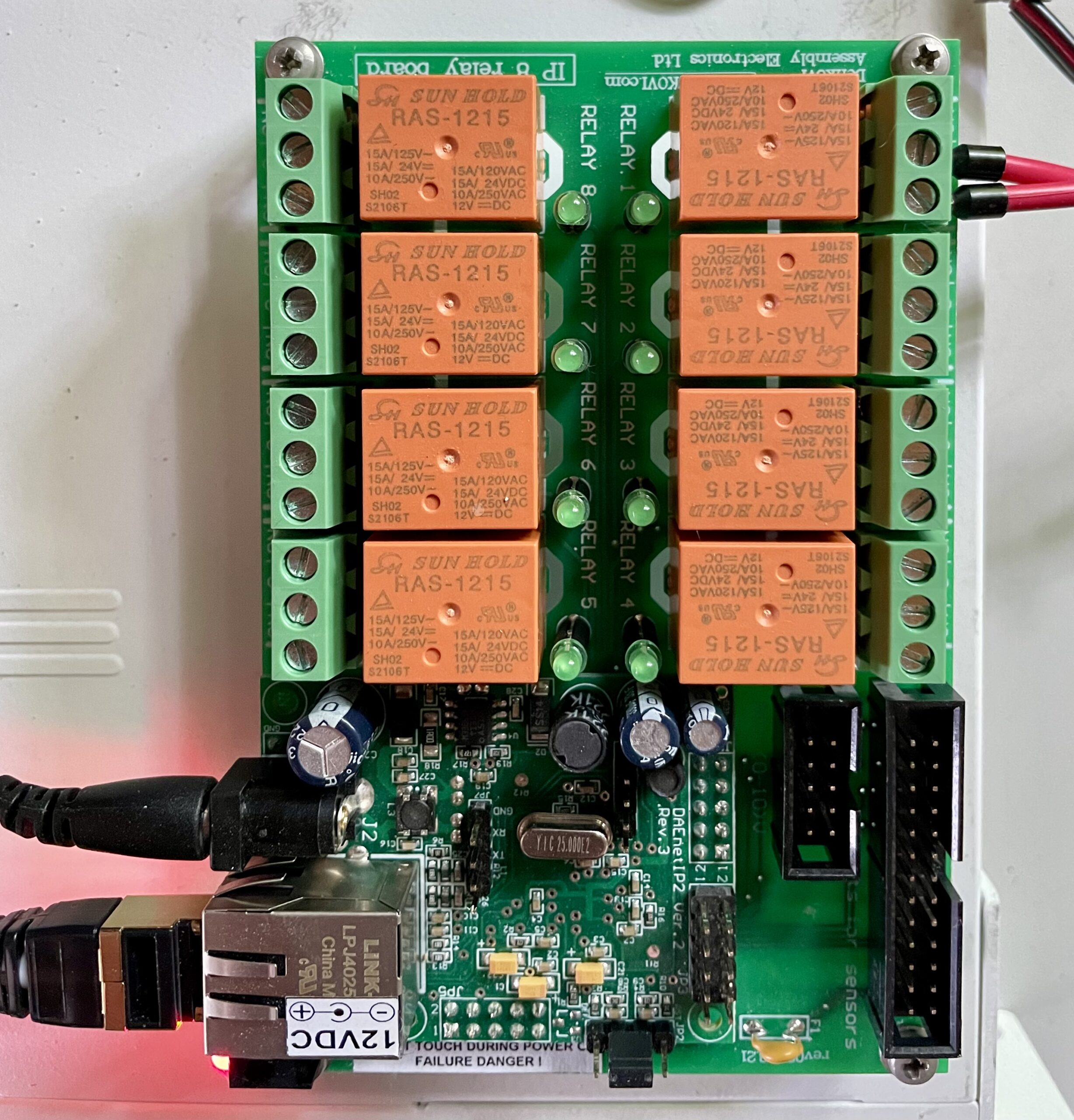

DAEnetIP2v2

Denkovi Board für die Remote-Antennen-Umschaltung
Info: Denkovi-Homepage

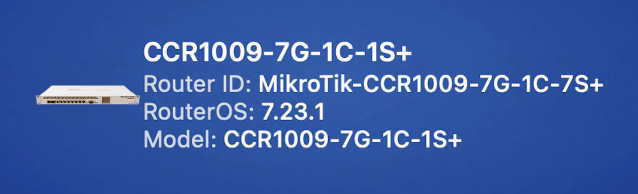

Neuer MikroTik-Router

Info: MikroTik-Homepage
